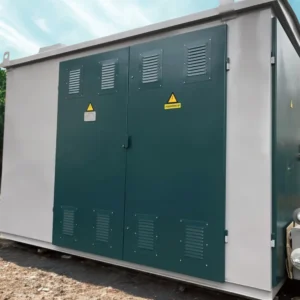

Збірна малогабаритна трансформаторна підстанція КТПБ 1000 кВА 10/0,4кВ (STLmb-3)
Кіоскова трансформаторна підстанція в залізо-бетнонному корпусі з внутрішнім обслуговуванням і системою вентиляції трансформаторного блока. Легко монтується на майданчику клієнта та займає невелику площу.
- Номінальна потужність станції: до 1000 кВА
- Номінальна напруга СН: 6-10-20 кВ
- Номінальна напруга НН: 420В
- Ступінь захисту корпусу: IP43
- Габарити (Д/Ш/В): 3000/2600/2525
- Вага (без трансформатора): 11 000кг
-
Збірна трансформаторна підстанція в бетонному корпусі КТПБ 400 кВА 10/0,4 кВ (STLm-1B)
Найменша трансформаторна підстанція в бетонному корпусі, зовнішнього обслуговування з можливістю встановлення трансформатора до 400 кВА
- Номінальна потужність станції: до 400 кВА
- Номінальна напруга СН: 6-10-20 кВ
- Номінальна напруга НН: 420В
- Ступінь захисту корпусу: IP43
- Габарити (Д/Ш/В): 2300/1200/2850(з фундаментом)
- Вага (без трансформатора): 4000кг
-
Збірна трансформаторна підстанція з трансформатором до 630 кВА КТПБ 630 кВА 10/0,4 кВ STLm-3/1,6B
Модульна трансформаторна підстанція з готовністю 100% до монтажу на обʼєкті споживача. За вимогою замовника, наповнення станції комплектується розподільними пристроями від виробників, таких як Schneider Electric (Merlin Gerin), Siemens, ABB, ALSTOM, Moeller Electric, ETI.
- Номінальна потужність станції: до 630 кВА
- Номінальна напруга СН: 6-10-20 кВ
- Номінальна напруга НН: 420В
- Ступінь захисту корпусу: IP43
- Габарити (Д/Ш/В): 3000/16700/2900 (з фундаментом)
- Вага (без трансформатора): 8 000кг
-
Інтелектуальний розподільчий пристрій RSL-I
- Номінальна напруга 10кВ, 20 кВ
- Номінальний рівень ізоляції 95 кВ / 38 кВ, 95 кВ / 50 кВ
- Номінальний струм шин 630 А, 1250 А
- Струм короткого замикання 20 або 25 кА/1с
- Номінальний струм щита автоматичного вимкнення 630 A, 1250 A
- Номінальний струм відсіку відключення 630 А
- Номінальний струм поля з перемикачем запобіжників 63А
-
Кабельний розгалужувач RKL
- Номінальна напруга 6 – 10 – 20 кВ
- Номінальний безперервний струм 200 А
- Ступінь захисту корпусу IP43
- Розміри для RKL-1.5b (ширина/глибина/висота)1500/600/2000
- Розміри для RKL-1.8b (ширина/глибина/висота)1800/600/2000
-
Кабельні вводи ПКЛ
- ПКЛ-125 – втулки 125 мм для кабелів НН на 1 отвір
- ПКЛ-170 – втулки 170 мм для кабелів середнього напруги на 3 отвори
- ПКЛ-170 – втулки 170 мм для кабелів середнього напруги на 3 отвори – роздільні
-

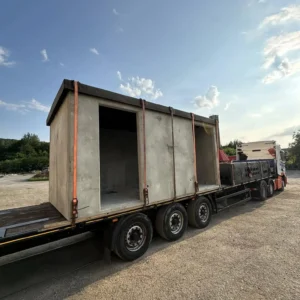

Корпус залізобетонний для КТП
Повне виробництво бетонних корпусів від заливки бетону до зовнішньої обробки.
Основними перевагами таких корпусів є:- Довговічність – гарантія 10 років
- Міцність конструкції (у порівнянні з металевими)
- Стійкість до навколишнього середовища
-
КТПБ 2*2000 кВА 10/0,4кВ (STLmb-7)
Станції заводського виготовлення мають ряд переваг перед традиційними станціями, які зводяться на місці. Вони більш компактні, що дозволяє заощадити площу під будівництво. Крім того, вони більш швидко та легко монтуються, що дозволяє скоротити терміни будівництва та введення станції в експлуатацію.
- Номінальна потужність станції: до 2*2000 кВА
- Номінальна напруга СН: 6-10-20 кВ
- Номінальна напруга НН: 420В
- Ступінь захисту корпусу: IP43
- Габарити (Д/Ш/В): 7000/2600/2625
- Вага (без трансформатора): 19 500кг
-
КТПБ 630*2 кВА 10/0,4 кВ (STLm-4,8/2,6B)
Двохтрансформаторна станція в бетонному корпусі призначена для монтажу в житлових кварталах. Захист навколишнього середовища та безпека людей. Бетонний корпус захистить обладнання від зовнішніх факторів.
- Номінальна потужність станції: до 2*630 кВА
- Номінальна напруга СН: 6-10-20 кВ
- Номінальна напруга НН: 420В
- Ступінь захисту корпусу: IP43
- Габарити (Д/Ш/В): 4800/2600/2850 (з фундаментом)
- Вага (без трансформатора): 16 000кг
-
Малогабаритна трансформаторна підстанція КТПБ 1000 кВА 10/0,4кВ (STLmb-3,6)
Бетонний корпус має ряд переваг перед іншими типами корпусів. Він міцний і довговічний, а також захищає обладнання від негоди та інших погодних умов. Бетон також є хорошим теплоізолятором, що допомагає запобігти перегріву обладнання.
- Номінальна потужність станції: до 1000 кВА
- Номінальна напруга СН: 6-10-20 кВ
- Номінальна напруга НН: 420В
- Ступінь захисту корпусу: IP43
- Габарити (Д/Ш/В): 3000/2600/2525
- Вага (без трансформатора): 11 000кг
-
Розподільна шафа низької напруги ZMR
- Номінальна напруга: 420В
- Номінальна напруга ізоляції: 690В
- Номінальний тривалий струм збірних шин і відсіку живлення 1600А, 2500А, 4000А
- Номінальний тривалий струм вихідних полів: 160А, 250А, 400А, 630А
-
Розподільна шафа СН типу RSL у варіанті 8
- Номінальна напруга 10 кВ, 20 кВ
- Номінальний рівень ізоляції 95 кВ / 38 кВ, 125 кВ / 50 кВ
- Номінальний струм шин 630А, 1250А
- Номінальний струм щитка автоматичного вимикача 630А; 1250 А
- Номінальний пік витримуваного струму 40 кА
- Номінальний короткочасний струм 16 кА
-
Розподільна шафа типу КУБ
- Номінальна напруга 690 В
- Номінальна частота 50-60 Гц
- Витримуваний струм короткого замикання Icw=80 кА
- Піковий витримуваний струм короткого замикання Ipk=176 кА
- Номінальний струм шини до 7 000 A
- Номінальний струм вертикальних шин відхідних полів до 3 300 A
-
Розподільний пристрій ВН типу R36
- Номінальна напруга 35 кВ
- Номінальний тривалий струм збірних шин і відсіку живлення 400 А
- Номінальний тривалий струм трансформатора/лінійного поля 300 А
- Номінальний піковий витримуваний струм головного і заземлюючого кіл 14,8 кА
- Номінальний піковий струм опору заземлюючих з’єднань 15 кА
-
Розподільний пристрій середньої напруги СН типу RSL у варіанті 9
- Номінальна напруга 6-10-20 кВ
- Номінальний рівень ізоляції 125 кВ / 50 кВ
- Номінальний струм шин 630 А
- Номінальний струм щитка автоматичного вимикача 630 А
- Номінальний струм поля трансформатора 80 А
- Номінальний пік витримуваного струму 50 кА
- Номінальний короткочасний струм 20 кА
-
Розподільний пристрій СН типу RSL у варіанті 4
- Номінальна напруга 10 кВ, 20кВ
- Номінальний рівень ізоляції 95 кВ / 38 кВ, 125 кВ / 50 кВ
- Номінальний струм шин 400А, 630А
- Номінальний струм поля трансформатора 63A
- Номінальний пік витримуваного струму 31,5 кА
- Номінальний короткочасний струм 12,5 кА або 16 кА
-
Розподільний пристрій СН типу Xiria-xGear
- Номінальна напруга 10 кВ, 20 кВ
- Номінальний рівень ізоляції 95 кВ / 38 кВ, 125 кВ / 50 кВ
- Номінальний струм шин 630 А
- Номінальний струм щитка автоматичного вимикача 200 А; 500 А
- Номінальний струм відсіку відключення 630 А
-
Розподільник низької напруги типу RNL
Номінальна напруга: 500 В
Номінальна напруга ізоляції: 690 В
Номінальний постійний струм збірних шин: 1250 А або 1600 А
Номінальний постійний струм відвідних шин: 250 А або 400 А
Номінальний односекундний струм основного кола: 20 кА або 25 кА
Номінальний піковий струм основного кола: 42 кА або 62,5 кА
Ступінь захисту: IP2X -
Розподільні пристрої СН типу RSL у варіантах 1 і 6
- Номінальна напруга 10 кВ, 20 кВ
- Номінальний рівень ізоляції 95 кВ / 38 кВ, 125 кВ / 50 кВ
- Номінальний струм шин 400 А, 630 А
- Номінальний струм поля трансформатора від OR 40 A
- Номінальний струм поля трансформатора з OM 63 A
- Номінальний пік витримуваного струму від 40 кА з OMB
-
Розподільні пристрої СН типу RSL у варіантах 2, 3, 5, 7
- Номінальна напруга 10кВ, 20 кВ
- Номінальний рівень ізоляції 95 кВ / 38 кВ, 125 кВ / 50 кВ
- Номінальний струм шин 400А, 630А
- Номінальний струм поля трансформатора 63A
- Номінальний пік витримуваного струму 40 кА
- Номінальний короткочасний струм 16 кА/1с
-
Трансформаторна підстанція в бетонному корпусі КТПБ 400кВА 10/0,4 кВ STLm-1,6B
Універсальна трансформаторна підстанція КТПБ у бетонному корпусі, потужністю до 400 кВА. Компактний розмір та зовнішнє обслуговування. З різними варіантами комплектування обладнання в середині обудови.
- Номінальна потужність станції: до 400 кВА
- Номінальна напруга СН: 6-10-20 кВ
- Номінальна напруга НН: 420В
- Ступінь захисту корпусу: IP43
- Габарити (Д/Ш/В): 2340/1600/2850 (з фундаментом)
- Вага (без трансформатора): 5 200кг
-
Трансформаторна підстанція КТПБ 2*2000 кВА 10/0,4кВ (STLmb-6)
Збірна 2-х трансформаторна підстанція, потужністю до 2000 кВА. Виготовляється в залізобетонному корпусі з можливістю обслуговування в середині.
- Номінальна потужність станції: до 2000 кВА
- Номінальна напруга СН: 6-10-20 кВ
- Номінальна напруга НН: 420В
- Ступінь захисту корпусу: IP43
- Габарити (Д/Ш/В): 6000/2600/2525
- Вага (без трансформатора): 18 000кг
-
Трансформаторна підстанція КТПБ 630 кВА 10/0,4 кВ STLm-2B
Комплексна трансформаторна підстанція в бетонному корпусі для зовнішнього обслуговування, середніх розмірів, що дозволяє зекономити площі на майданчику замовника.
- Номінальна потужність станції: до 630 кВА
- Номінальна напруга СН: 6-10-20 кВ
- Номінальна напруга НН: 420В
- Ступінь захисту корпусу: IP43
- Габарити (Д/Ш/В): 3000/2000/2850 (з фундаментом)
- Вага (без трансформатора): 6800кг
-
Шинопровід кутове зʼєднання
- Використовується для прямолінійного з’єднання шин проводу.
- Має довжину 1, 1,5 або 3 метри.
- Використовується для зміни напрямку шин проводу.
- Має кут повороту 90 градусів.
- Використовується для створення розгалуження шин проводу.
- Має два виходи для шин.
