Малогабаритна збірна трансформаторна підстанція 6-10-20/0,4 кВ з двома трансформаторами потужністю до 630 кВА.

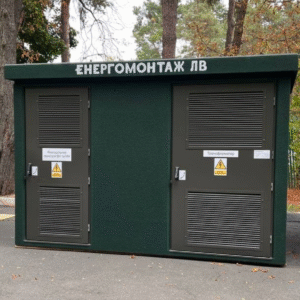

Збірна контейнерна двохтрансформаторна підстанція в бетонному корпусі з зовнішнім обслуговуванням.
Корпус має дуже малі розміри, як для підстанції з великою кількість обладнання в ній.
Підтанція розділена на чотири функціональні блоки:
- два трансформаторних відділення,
- один відсік для розподільного пристрою ВН високої напруги,
- відсік з двома розподільними пристроями низької напруги НН.
Трансформатори встановлюються на фундамент і вставляються після зняття покрівлі. Доступ до трансформаторів можливий з обох сторін підстанції – кожен трансформатор має двоє дверей для обслуговування. Доступ до розподільних пристроїв низької та середньої напруги можливий через двоє подвійних дверей, розташованих на торцевій стіні підстанції.
Кожен з розподільних пристроїв НН оснащений головним вимикачем, щитовим роз’єднувачем і до 10 роз’ємів перемикачів запобіжників. Існує можливість обладнання розподільних пристроїв вимірювальними системами зі сторони НН.
Розподільний пристрій середньої напруги є компактним 4-полюсним розподільним пристроєм з двома трансформаторними відсіками. Наприклад Xiria-xGear нашого виробництва, або іншими компактними розподільними пристроями таких виробників: Schneider Electric, Siemens, ABB, Eaton Electric.
Переваги підстанції
- Функціональність за рахунок невеликих габаритів (найменша підстанція з двома – трансформаторами) і рішенням вільного доступу до них з зовні.
- Короткий термін і простота монтажу – підстанція являє собою готовий енергетичний пристрій з доставкою на місце встановлення в зібраному стані.
- Залізобетонний корпус підстанції виконано з (бетону високого класу В35, що сприяє покращенню теплових умов і не викликає конденсації всередині підстанції.
- Повна екологічна безпека завдяки використанню герметичної захисної бетонної основи від проникнення в землю можливих витоків масла з трансформатора.
Застосування монолітного бетонного фундаменту з глибиною, що враховує зону промерзання грунту.
Технічні дані
| НОМИНАЛЬНА ПОТУЖНІСТЬ ПІДСТАНЦІЇ | МАКС. 2 Х 630 кВА |
| частота / кількість фаз | 50 Hz / 3 |
| клас корпусу | 10 |
| ступінь захисту корпусу | IP43 |
| Опір внутрішньої дуги | IAC-АB-16kA-1s |
| Довжина | 4800 мм |
| Ширина | 2600мм (3000 мм)* |
| висота (з фундаментом) | 2 800 мм |
| висота фундаменту | 1000 мм |
| маса підстанції без трансформатора | 16000 кг |
|
СТОРОНА ВН |
|
| НОМІНАЛЬНА НАПРУГА | 6-10-20 кВ |
| тривалий номінальний струм: | |
|
до 630 А |
|
до 630 А |
| трансформаторний відсік (повітряна ізоляція) | до 63 А |
| трансформаторний відсік (газова ізоляція) | 200 А |
| номінальний струм 1-сек. збірні шини та лінійні відсіки | 20 кА |
| піковий номінальний струм. збірні шини та лінійні відсіки | 50 кА |
|
СТОРОНА НН |
|
| НОМІНАЛЬНА НАПРУГА | 420 В |
| напруга ізоляції | 690 В |
| тривалий номінальний струм | 1250 А |
| номінальний струм 1 – секунда головного кола | 20 кА |
| номінальний піковий струм головного кола | 42 кА |
Підстанція має Сертифікат Відповідності
