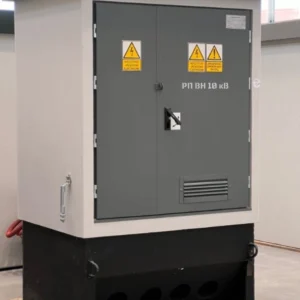

Збірна малогабаритна трансформаторна підстанція 6-10-20/0,4 кВ з трансформатором до 1000 кВА.
Збірні трансформаторні підстанції малого розміру призначені для встановлення на відкритому повітрі і придатні для роботи в кабельних мережах з кільцевою конфігурацією. Виготовлені з застосуванням технології залізобетону: верхня частина і фундамент, після монтажу утворюють єдиний компактний корпус підстанції. Підстанція оснащена 3 (4) розподільними пристроями середньої напруги у SF6 та розподільником низької напруги з десятьма або дванадцятьма виводами, обладнаними вимикачами, а також місцем для трансформатора з можливістю встановлення герметичного блоку потужністю до 1000 кВА. Підстанцію може бути обладнано малогабаритним розподільним пристроєм з SF6 від виробників, таких як Schneider Electric (Merlin Gerin), Siemens, ABB, ALSTOM, Moeller Electric, ETI.
Повністю готова підстанція для транспортування та монтажу. Після встановлення вона потребує лише підключення кабелів середньої напруги, низької напруги, заземлення, встановлення та підключення трансформатора. Обслуговування розподільних пристроїв відбувається зі спільного коридору всередині підстанції.
Переваги підстанцій:
- Функціональність: завдяки невеликим розмірам і можливості вільного доступу до розподільників середньої, і низької напруги зі спільного коридору всередині підстанції.
- Корпус залізобетону: виготовлений з бетону класу B35, що забезпечує міцну конструкцію з відмінними тепловими та вологостійкими характеристиками.
- Архітектурна форма: форма даху, обробка фасадів, кольорова гама виконуються відповідно до побажань клієнтів.
- Сучасні конструкційні рішення: з використанням малогабаритного високовольтного розподільника у SF6, можливості підключення кабелів середньої напруги в ізоляції масляній або поліетиленовій, адаптація до вимірювання навантаження в індивідуальних джерелах (виводах) низької напруги, монолітного залізобетонного фундаменту, що спрощує монтаж та знижує витрати на земельні роботи.
- Екологічна безпека: за рахунок використання герметичного бетонного фундаменту, що захищає від просочування можливих витоків масла з трансформатора.
- Швидкий монтаж: підстанція постачається готовою до експлуатації, вимагає лише встановлення трансформатора та підключення кабелів.
Технічні дані
| НОМІНАЛЬНА ПОТУЖНІСТЬ СТАНЦІЇ | ДО 1000 кВА |
| частота / кількість фаз | 50 Hz / 3 |
| клас корпусу | 10 |
| ступінь захисту корпусу | IP43 |
| Опір внутрішньої дуги | IAC-АB-16kA-1s |
| Довжина | 3000 мм |
| Ширина | 2600мм (3000 мм)* |
| висота / (висота з фундаментом) | 2 525 мм / (2920)* |
| висота фундаменту | 800 мм |
| маса станції без трансформатора | 11 000 кг |
|
СТОРОНА СН |
|
| НОМІНАЛЬНА НАПРУГА | 6-10-20 кВ |
| тривалий номінальний струм: | |
|
до 630 А |
|
до 630 А |
| трансформаторний відсік (повітряна ізоляція) | до 63 А |
| трансформаторний відсік (газова ізоляція) | 200А |
| номінальний струм 1-сек. збірні шини та лінійні відсіки | 20 кА |
| піковий номінальний струм. збірні шини та лінійні відсіки | 50 кА |
|
СТОРОНА НН |
|
| НОМІНАЛЬНА НАПРУГА | 420 В |
| напруга ізоляції | 690 В |
| тривалий номінальний струм | до 1600 A |
| номінальний струм 1 – секунда головного кола | до 25 кА |
| піковий номінальний струм. збірні шини та лінійні відсіки | до 62,5 кА |
Станція має сертифікат відповідності № 030/2015, виданий Енергетичним інститутом у Варшаві.
