Збірна трансформаторна станція в бетонному корпусі з зовнішнім обслуговуванням потужністю до 400 кВА
Це трансформаторна станція зовнішнього обслуговування, корпус якої являє собою монолітну залізобетонну конструкцію . Це найменша станція в сімействі трансформаторних підстанцій.

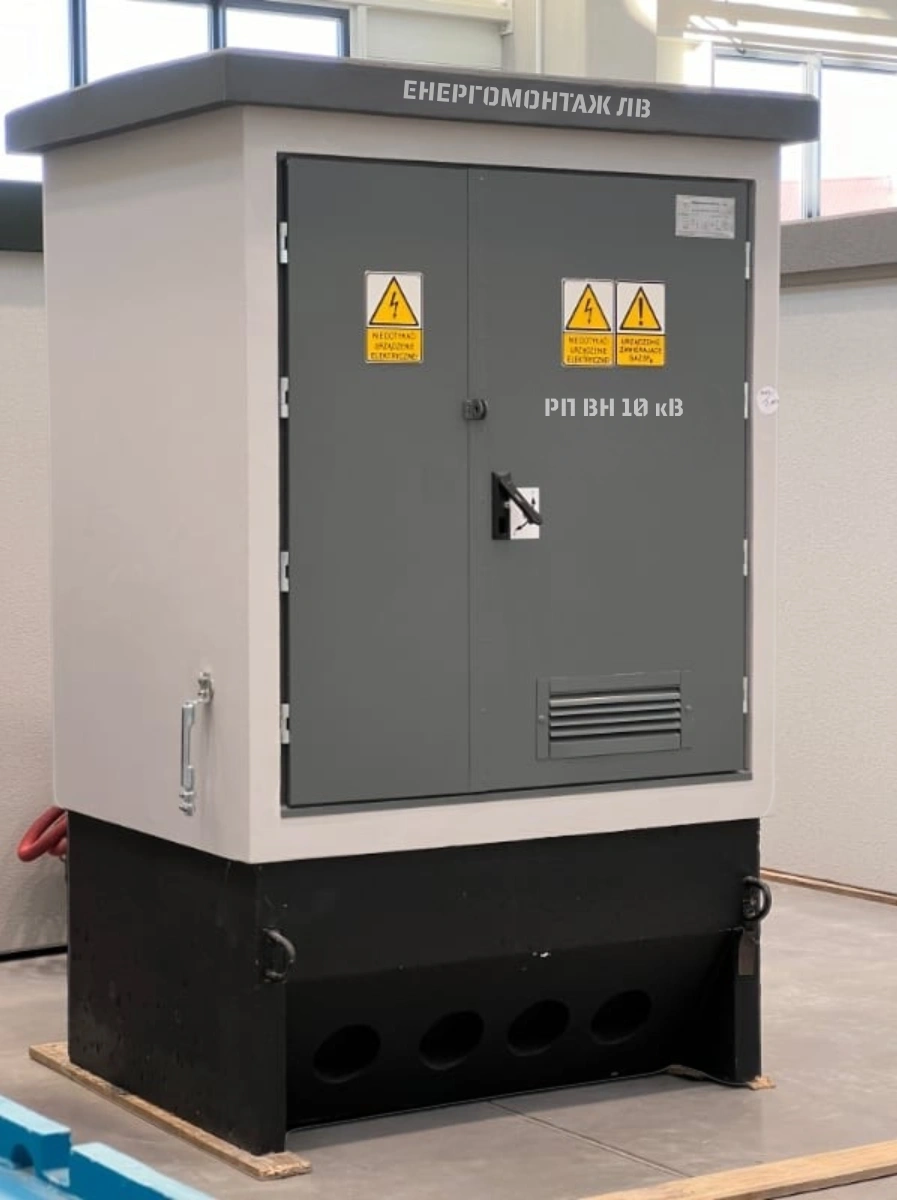

З одного боку станції є загальні подвійні двері до трансформатора та розподільного пристрою низької напруги (нН). З іншого боку є двері до розподільного пристрою середнього напруги (СН).

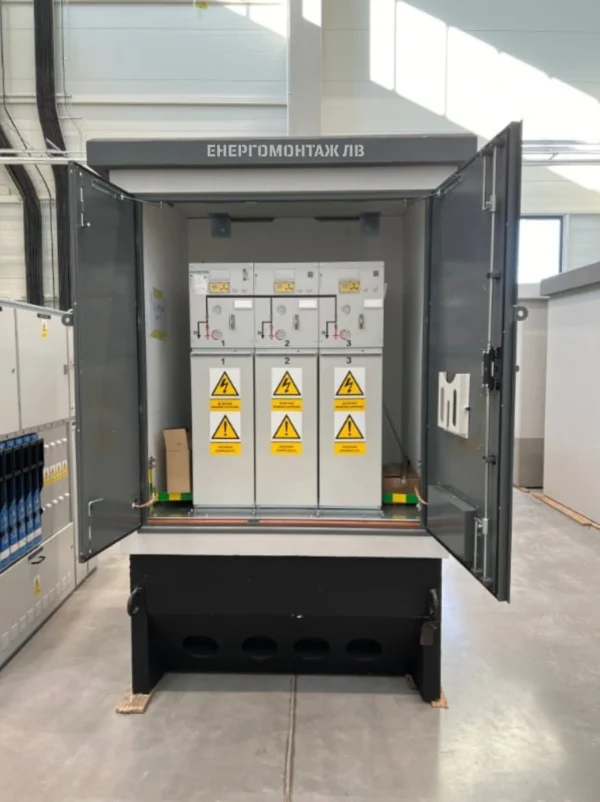

Розподільнй пристрій СН являє собою трансформаторне поле розподілювача RSL у варіанті 1 або 6 (обладнаний роз’єднувачем типу OR-524T або OMB-24T відповідно). Максимальна потужність трансформатора 400 kVA (з максимальною довжиною 1250 мм і максимальною шириною 900 мм.
Розподільний пристрій НН складається з головного роз’єднувача з запобіжниками на 630 А та 4-6 відводів з роз’єднувачами з запобіжниками на 160 – 400 А. Можливе використання системи обліку електроенергії.
Переваги станції
- Станція займає невелику корисну площу через мінімальні габаритні розміри.
- Корпус станції виготовлено з бетону (високого класу – В 35), який при збереженні товщини стінки 8 см є простою довговічною конструкцією з відмінними тепловологісними характеристиками (всередині станції на стінах немає роси).
- Двері станції виготовлені з алюмінію – стійкого до корозії.
- Використовується бетонний фундамент з гідроізоляціним покриттям, глибина якого враховує зону промерзання грунту.
- Повна екологічна безпека завдяки використанню герметичної бетонної основи.
- Короткий час монтажу на місці. Станція поставляється в зібраному вигляді, потрібно лише встановити трансформатор, підключити кабелі середньої та низької напруги, та підключити кільцевий заземлювач.
- Якщо роз’єднувач використовується на стороні середньої напруги, можна підключити станцію для кільцевої роботи за допомогою подвійних головок, підключених до нижніх контактів роз’єднувача.
Технічні дані
НОМіНАЛЬНА ПОТУЖНІСТЬ СТАНЦІЇ | МАКС. 400 кВА |
частота / кількість фаз | 50 Hz / 3 |
клас корпусу | 15 |
ступінь захисту корпусу | IP43 |
Опір внутрішньої дуги | IAC-B-16kA-1s |
Довжина | 2 300 мм |
Ширина | 1 200 мм |
висота (з фундаментом) | 2 850 мм |
висота фундаменту | 1 000 мм |
маса станції без трансформатора | 4 000 кг |
Сторона СН |
|
НОМІНАЛЬНА НАПРУГА | 6-10-20 кВ |
Тривалий номінальний струм: | |
|
до 630 A |
|
до 630 A |
трансформаторний відсік (повітряна ізоляція) | до 63 A |
номінальний струм 1-сек. збірні шини та лінійні відсіки | 12,5 kA/16 кА |
піковий номінальний струм. збірні шини та лінійні відсіки | 31,5 kA/40 кА |
Сторона НН |
|
НОМІНАЛЬНА НАПРУГА | 420 В |
напруга ізоляції | 690 В |
тривалий номінальний струм | 630 В |
номінальний струм 1 – сек. Головного кола | 16 кА |
номінальний піковий струм головного кола | 32 кА |
Станція має Сертифікат Відповідності № 007/2015, виданий Інститутом Енергетики у Варшаві.
