Збірна трансформаторна підстанція з трансформатором до 630 кВА КТПБ 630 кВА 10/0,4 кВ STLm-3/1,6B

Малогабаритна збірна трансформаторна підстанція 6-10-20/0,4 кВ з трансформатором до 630 кВА.

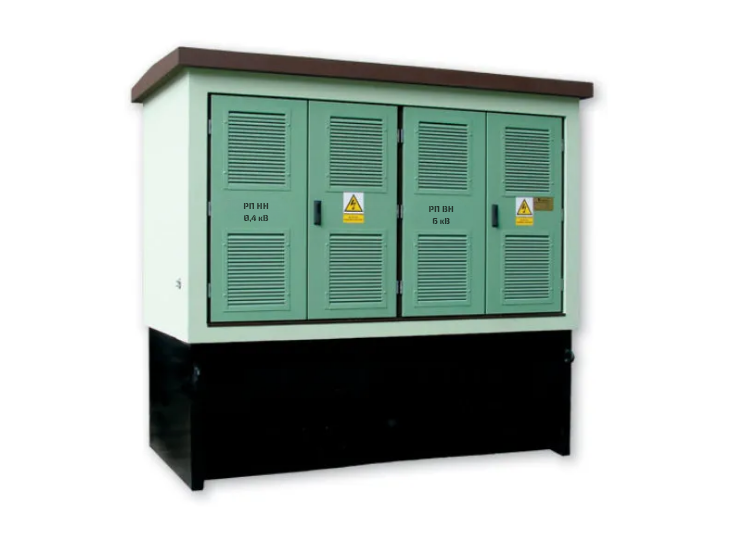

Збірна контейнерна трансформаторна станція в бетонному корпусі з зовнішнім обслуговуванням і три протипожежні стіни з класом вогнестійкості REI120.

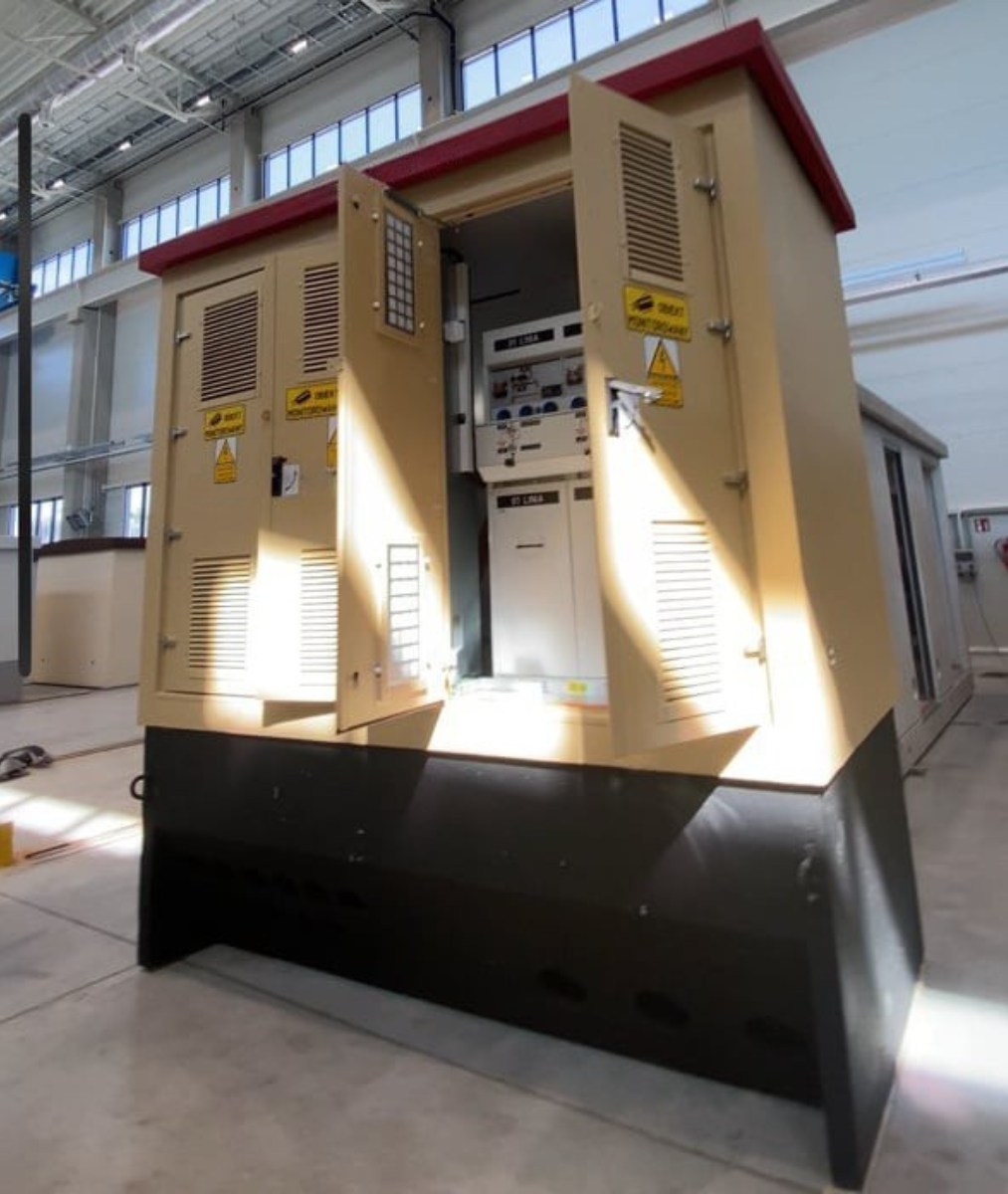

Станція складається з надземної частини та нероз’ємного фундаменту. У надземній частині є розподільчі пристрої СН та НН середньої та низької напруги, які керуються ззовні. Доступ до цих комутаторів можливий через двополі двері, розташовані на фасадній стіні станції. Трансформатор масляний, герметичний встановлюється у фундамент, а його збірка відбувається після зняття покрівлі.

Доступ до трансформатора можливий через прохід між розподільними пристроями середньої та низької напруги. На стороні СН компактний триполюсний розподільний пристрій із суцільноповітряною ізоляцією (Xiria-xGear виробництва Elektromontaż-Lublin або XIRIA, виробник Eaton Electric), або ізоляція SF6 (наприклад, Schneider Electric, ABB, Siemens, F&G, Areva).

Розподільний пристрій НН типу RNL оснащений головним вимикачем – роз’єднувачем і 8-12 відтоків – роз’єднувачів планкових запобіжників. Є можливість обладнати розподільний пристрій в систему вимірювання.

Станція призначена для повного монтажу та пристосування до автомобільного транспортування в цілісності і встановленні в пункті призначення як повністю обладнана. Після її установки потрібно лише налаштувати підключення кабелів СН та НН середньої та низької напруги, підключенню системи заземлення та встановленню і підключенню трансформатора.

Переваги підстанції

• Функціональність завдяки невеликим розмірам і вирішенню вільного доступу зовні, з одного боку станції до розподільних пристроїв СН середньої та НН низької напруги.
• Короткі терміни і простота монтажу – підстанція поставляється в комплекті до місця установки в зібраному стані.
• Залізобетонний корпус підстанції виконано з бетону високого класу В35, що сприяє покращенню теплових умов і не викликає конденсації всередині станції.
• Підстанція має три протипожежні стіни з класом вогнестійкості REI120.
• Повна екологічна безпека завдяки використанню герметичної бетонної основи, котра захищає від проникнення можливих витоків масла з трансформатора в землю.
• Застосування бетонного фундаменту з глибиною, що враховує зону промерзання ґрунту.
