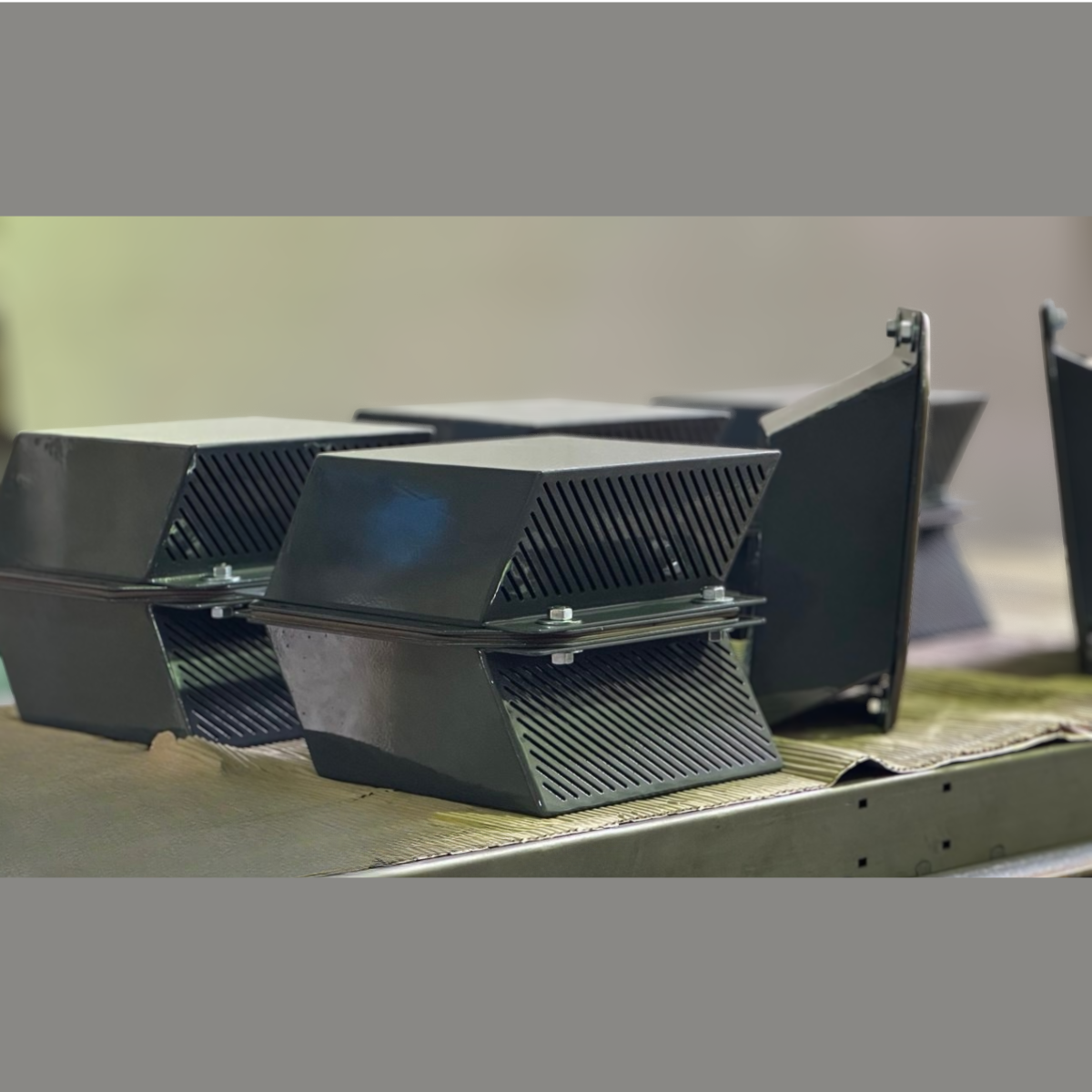

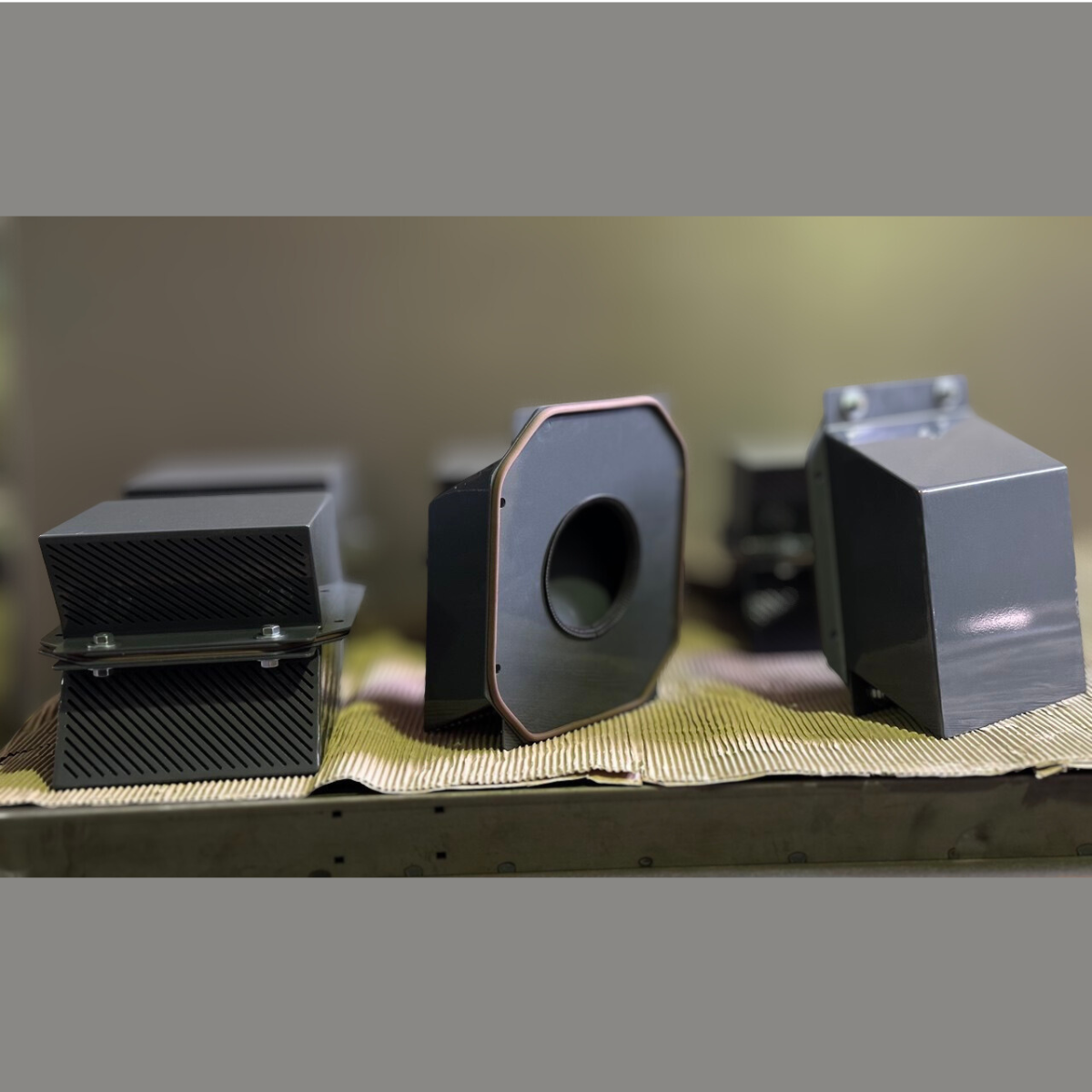

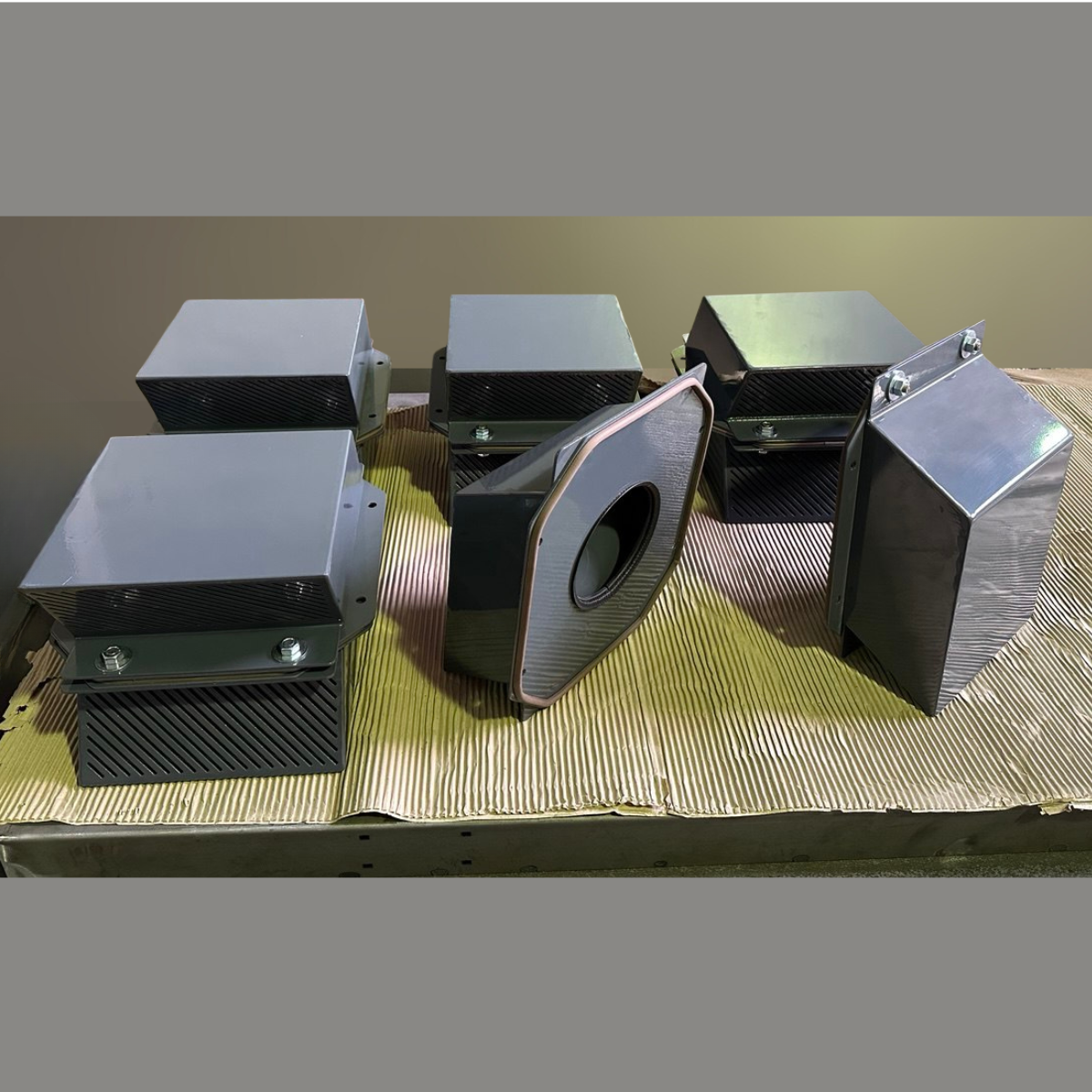

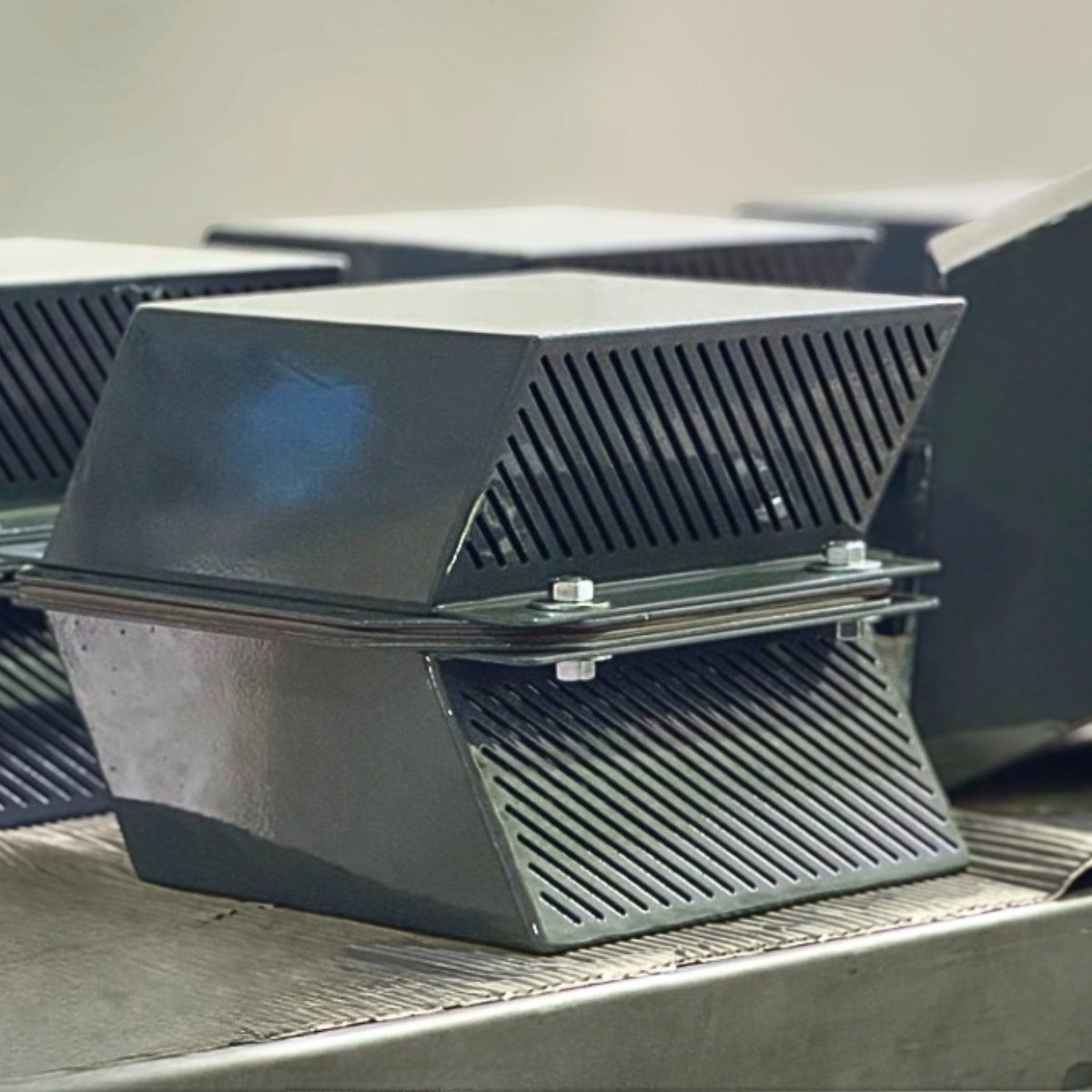

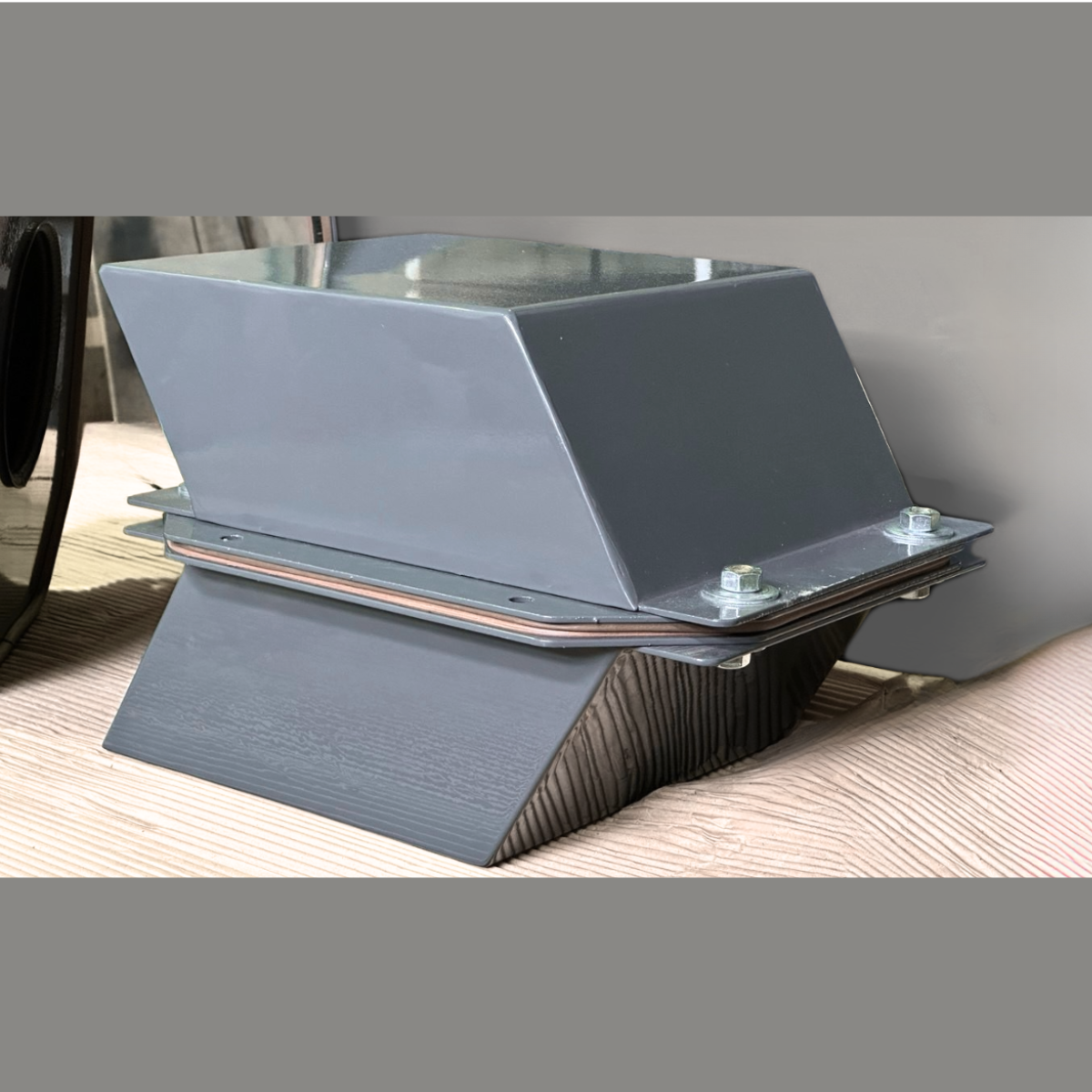

КЛАПАНИ (ПРОТИВИБУХОВІ ПРИСТРОЇ) ВЕНТИЛЯЦІЙНІ ЗОВНІШНІ ДЛЯ ЗАХИСНИХ СПОРУД ЦИВІЛЬНОГО ЗАХИСТУ
ТУ У 28.1-45696041-001:2025
Противибухові пристрої служать для захисту вентиляційних пристроїв від вибухової хвилі великої тривалості з тиском від 0,3 до 10 кг/см².
Температурний діапазон переміщуваного середовища варіюється від -20° С до +40° С. Пристрій може експлуатуватись в умовах помірного (Y) клімату 2-ї категорії та розміщення (Y2) по ГОСТу 15150. Захисні противибухові пристрої автоматично, під дією ударної хвилі, пе-рекривають вентиляційні шахти та забезпечують захист від проникання вибу-хової хвилі в укриття.

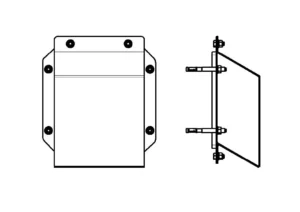

Загальний вигляд та кріплення (малюнокки довідкові, вигляд може від-різнятися в залежності від модифікації)
Всі зовнішні поверхні покриваються ґрунтом і фарбуються.
Приклад умовного позначення виробів при замовленні та в іншій доку-ментації:
КВЗ кПа ТУ У 28.1-45696041-001:2025
• КВЗ – тип виробу (Клапан зовнішній вентиляційний);
• 100 кПа – максимальне розрахункове навантаження;
• 160 – розміри приєднувального фланцю в мм;
• ТУ У 28.1-45696041-001:2025- позначення технічних умов;
Комплектність
В комплект постачання входять:
• Виріб у зібраному вигляді – 1 шт.;
• Паспорт до виробу – 1 шт.;
• Анкера для кріплення – 4 шт.
Доступні розміри приєднувального фланцю в мм: 160 мм; 200 мм.
